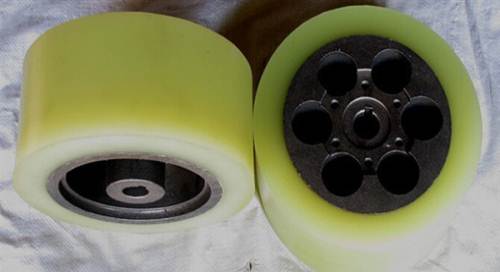

聚氨酯膠輥是我公司生產(chǎn)的產(chǎn)品之一。再生產(chǎn)過程中有很多因素會(huì)對(duì)聚氨酯膠輥產(chǎn)生影響，以至于影響產(chǎn)品品質(zhì)。今天要討論的是模具及鐵芯溫度對(duì)聚氨酯膠輥的影響。
　　在聚氨酯料液澆注過程中，要求鐵芯和模具的溫度與聚氨酯料液的溫度相近。當(dāng)二者溫差較大時(shí)，會(huì)造成物料的固化速度不均勻，結(jié)果導(dǎo)致聚氨酯材料固化后產(chǎn)生較大的內(nèi)應(yīng)力。
　　由于剛剛固化的聚氨酯強(qiáng)度很低，脫模后彈性體內(nèi)部?jī)?nèi)應(yīng)力會(huì)集中在鐵芯的結(jié)合面上，形成較多的裂紋和局部脫芯，嚴(yán)重時(shí)會(huì)出現(xiàn)明顯的裂縫。實(shí)際生產(chǎn)中，可控制聚氨酯澆注料與鐵芯及模具之間的溫差在10℃以內(nèi)。
      tags：模具及鐵芯溫度對(duì)聚氨酯膠輥的影響
